Ben je de standaard AWS QuickSight dashboards zat? Wil je uitpakken met een verfrissend design? Dan hebben we hier drie dirty hacks waarmee jij je dashboard gaat onderscheiden.
Met de nieuwe functionaliteit ‘free form layout’ kun je grafieken over elkaar heen plaatsen waardoor je niet meer gebonden bent aan de tegelstructuur van het dashboard zoals afbeelding 1. Deze functionaliteit zorgt ervoor dat je flexibeler bent in de opzet van je ontwerp, dat je kunt afwijken van de standaard opzet van QuickSight én dat je de dirty hacks kunt toepassen.
Design hacks in de praktijk
Fleet support is onze eerste klant waarbij we de nieuwe functionaliteit konden testen en tot deze dirty hacks zijn gekomen. Fleet support ontzorgt haar klanten op het gebied van wagenparkbeheer. Met dit dashboard heeft de klant in plaats van één keer per kwartaal, nu een dagelijkse data refresh en dus inzichten in de nieuwste ontwikkelingen op het gebied van haar wagenpark, kosten én uitstoot. Met deze inzichten kan de klant monitoren wat het effect is van een nieuw beleid op het wagenpark of waar de kosten vandaan komen.
In deze blog lees je hoe je, net als Fleet support, met drie dirty design hacks van afbeelding 1 naar een vernieuwend design zoals afbeelding 2 kunt gaan.

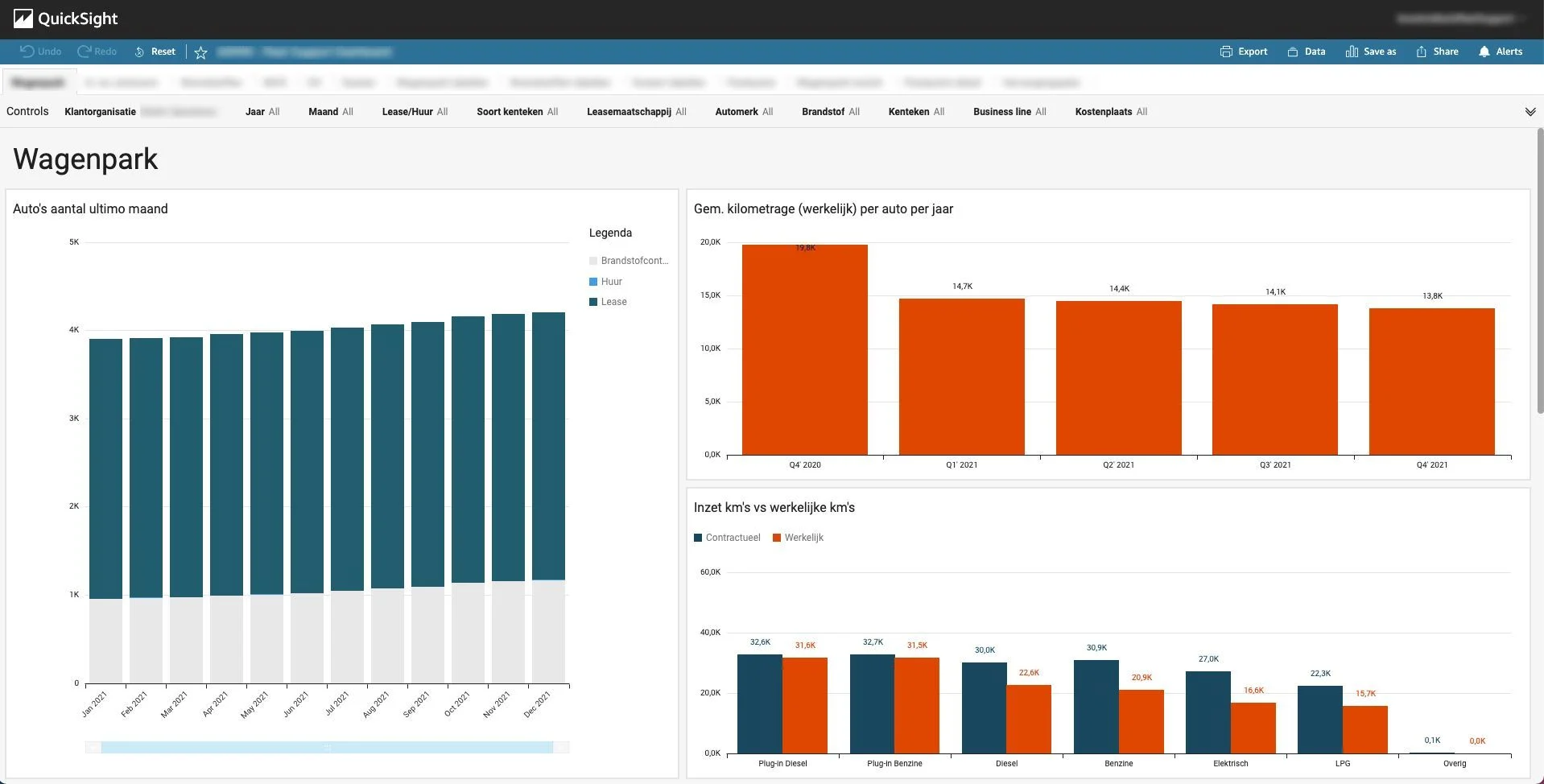

Afbeelding 1

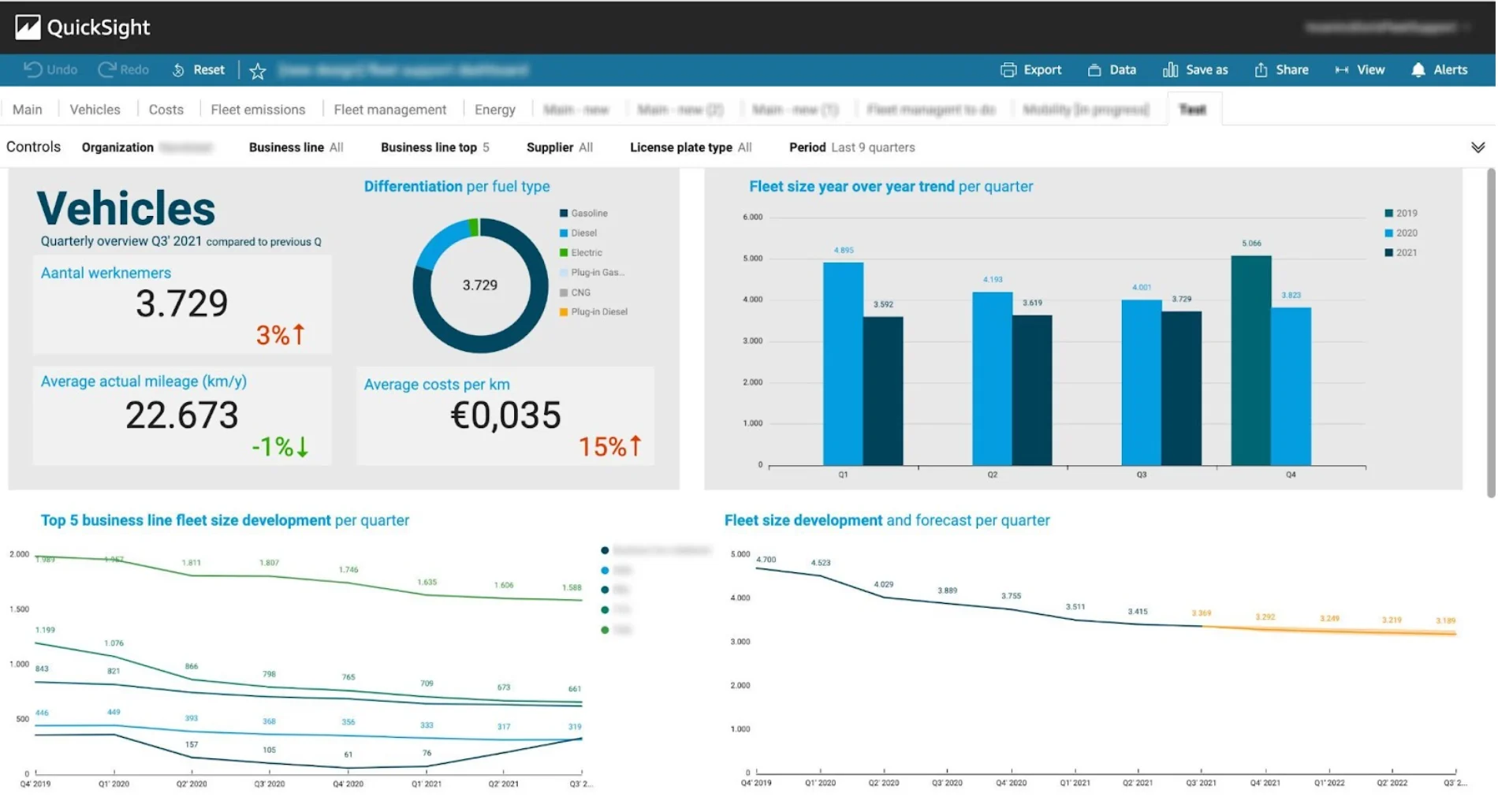

Afbeelding 2
1. Van standaard KPI naar een KPI in jouw smaak
De free form layout maakt het mogelijk om een KPI op jou manier vorm te geven. In plaats van de standaard KPI (afb. 3) zonder afwisseling in kleur en lettergrootte, kun je de KPI maken als in afbeelding 4. Hierin zie je in één oogopslag de laatste waarde van de periode én het verschil in percentage ten opzichte van de vorige periode.
Hoe je dit voor elkaar krijgt? Hiervoor maak je gebruik van drie visualisaties die over elkaar heen vallen waardoor het als één doet voorkomen.
De waarde over de laatste periode (4.173): hierbij is de KPI visualisatie gebruikt. ‘Target value’ en ‘trend group’ zijn leeg gelaten. Vervolgens is de filter op de specifieke periode geplaatst. In dit geval wil ik het laatste kwartaal dat is afgerond zien. Dit deed ik door de datumfilter te zetten op ‘last N quarters’ gelijk aan 2 en ‘Exclude last’ 1 quarter.
Het percentage ten opzichte van de vorige periode (3%): dit is ook een KPI visualisatie. Hierbij is de datum dimensie als kwartaal in de ‘trend group’ gevoegd. ‘Show primary value only’ is aangevinkt en de comparison method is gezet op ‘difference as percent’. Daarbij is de datumfilter gezet op ‘last N quarters’ gelijk aan 3 en ‘Exclude last’ 1 quarter. Hierdoor kan de KPI nog wel over de juiste twee kwartalen het procentuele verschil laten zien.
De titel: de standaard titels van de grafieken kan je niet formatteren. Om hier wel een eigen swing aan te geven, maak je gebruik van een ‘insight’. Deze kan je wel formatteren. Wanneer je gebruik maakt van de free format layout en de achtergrondkleur uitzet kan je de titel plaatsen waar je hem mooi vindt passen (zie afbeelding 4).

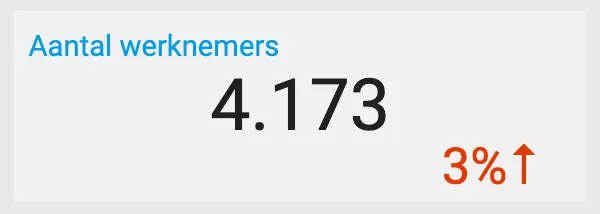

Afbeelding 3
Afbeelding 4
2. Iconen zorgen voor een extra puntje op de i
Een woord kun je goed vervangen door een icoon. Fijn voor het oog én het breekt ook de eentonigheid van je tekst. Via verschillende websites kun je gemakkelijk gratis iconen downloaden. Let er wel op dat je een icoon kiest zonder achtergrondkleur (ookwel vector genoemd).
De iconen kun je aan je QuickSight dashboard toevoegen door de afbeelding eerst in een lokaal Word document te voegen en vervolgens kopieer en plak je hem in een ‘insight’ visualisatie. Wanneer je de achtergrond uitzet van de insight dan kun je het symbool op de pagina plaatsen. Tip: vraag aan je designer of jullie organisatie een iconenset beschikbaar heeft.
Achtergrond icoon verwijderen
Wil je graag een witte achtergrond verwijderen van een icoon? Dat kun je gemakkelijk hier doen. In afbeelding 5 zie je een voorbeeld van hoe iconen onderdeel kunnen zijn van je dashboard. Daarbij is er, op dezelfde manier als een icoon toevoegen, in dit dashboard gebruik gemaakt van een pagina kader.
3. Achtergrondvlakken met kleur
In afbeelding 1 en 5 maken we gebruik van gekleurde achtergrondvlakken. Deze vlakken zorgen voor structuur in het dashboard. Je helpt de gebruiker hiermee focus aan te brengen of een bepaalde ‘lees route’ te geven. In afbeelding 2 en 5 zie je dat er verschillende manieren zijn om de vlakken te gebruiken voor structuur. Dit zijn ‘insight’ visualisaties alleen dan zonder tekst. Je kunt vervolgens de achtergrondkleur aanpassen.

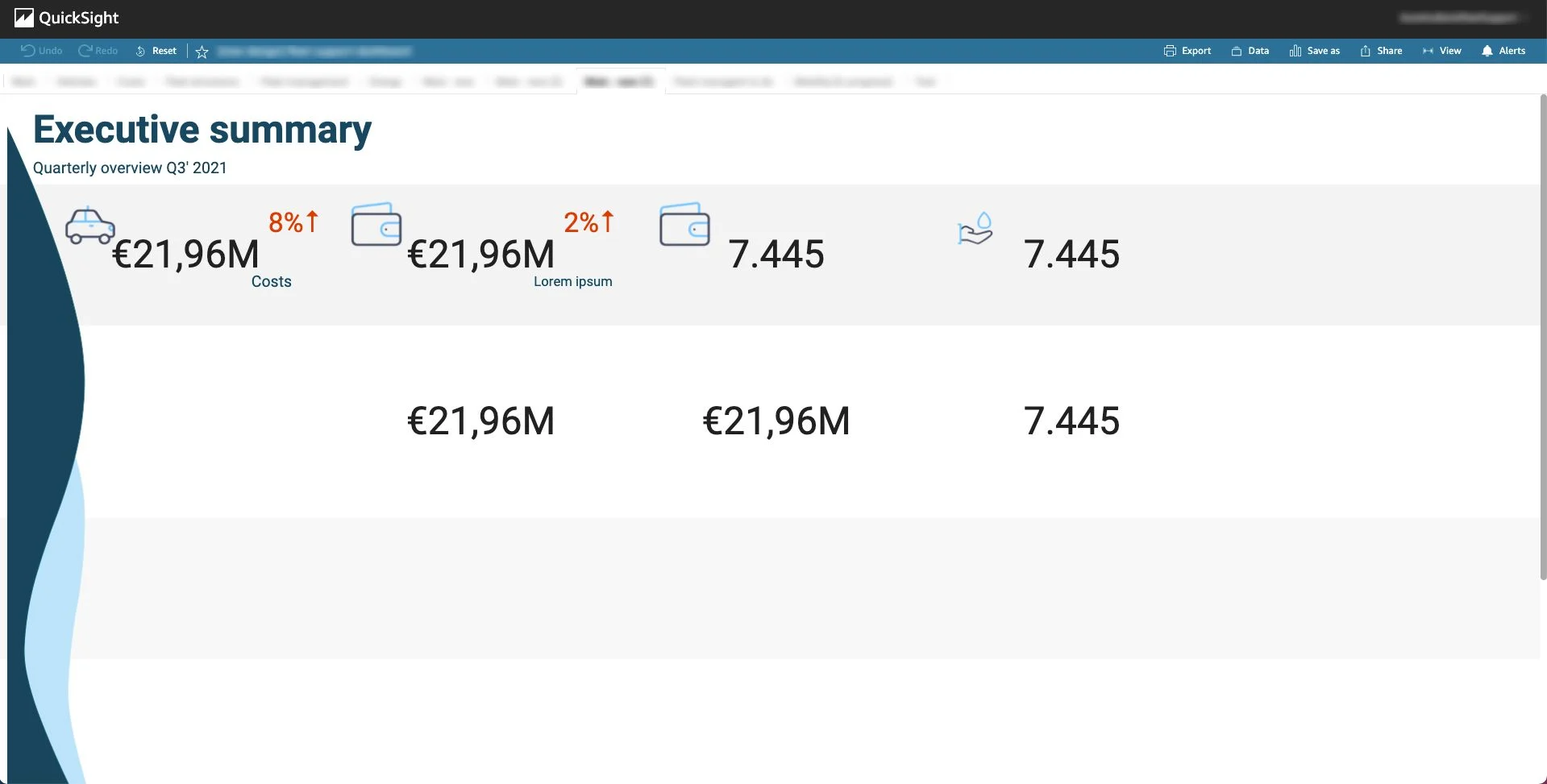

Afbeelding 5
Jouw AWS dashboard updaten
Met deze nieuwe tips zal je onderscheidend zijn met jouw AWS QuickSight dashboard. Let er wel op dat je bij QuickSight een maximum van dertig visualisaties op een tabblad mag hebben. Door een KPI het design te geven zoals bij stap één, neemt dat al drie visualisatie opties in beslag in plaats van één.
Welke tip neem jij mee in je volgende design?
